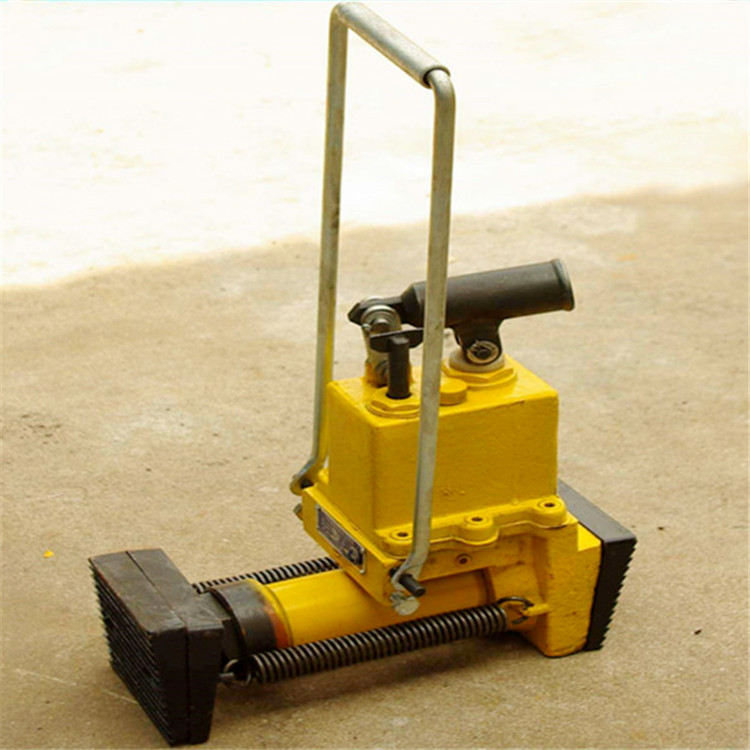

液壓方枕器是由工作油缸，柱塞油泵、油箱、卸荷閥、油缸座體和活動頂頭組成。其結構采用了液壓千斤頂?shù)脑怼?br/>

工作油缸是由活塞，活塞環、油缸、密封圈、復位彈簧、連接頭等主要零件組成，當高壓油從油泵排油閥進入油缸時，推動活塞沿其軸線方向移動。卸荷閥開啟后，活塞將在復位彈簧的作用下開始自動復位。其工作行程由結構尺寸控制。
柱塞式油泵是由泵芯、油泵套、皮碗、密封圈和閥體組成。閥體是兩個球式單向閥的組合，具有吸油和排油功能。卸荷閥，是通過閥桿頂動鋼球來完成啟閥性能的。
油箱、油缸，柱塞油泵等均由螺紋連接在缸座體上，活動頂頭與油缸端部的連接頭餃接，可以上、下偏頭，以適應鉿枕側面傾斜度的要求。
液壓方枕器技術參數
1、調整量：90mm
2、調整可控接頭：130mm
3、工作油壓：34mpa（80KN）
4、手柄m大操作力：260N
5、外形尺寸：長275寬122高233（毫米）
6、凈重：10.5Kg
